Features:

Small size.

Amplifier output: 80--100W.

Frequency range 80--120Mhz ( input 1--1.5W) 140--170Mhz (3--4W).

Power : DC 24--26v current: 5-7A.

1: installation steps

According to the picture data according to welding, installation drawings.

2: debugging steps: Welding completed, installed radiator

First, do not install MRF186 (XRF186).

Connect the power supply 24V adjust the bias voltage of 3.5V and then disconnect the power supply.

Install the MOS power tube MRF186 (XRF186), pay attention to unplug the electric soldering iron, soldering iron welding using waste heat, preventing electrostatic breakdown of MOS power transistor.

3: connect the power meter, dummy load, first turn on the power, adjust the quiescent current, 200--800MA, 400MA is the best.

Warning: input maximum FM VHF 1.5W, maximum 4W, maximum 7W-8W output UHF, maximum 100W, Output Disable open circuit, short circuit.

Specification:

Material: electronic element

Color: green

Size: 13.5CM x5cm

Package included:

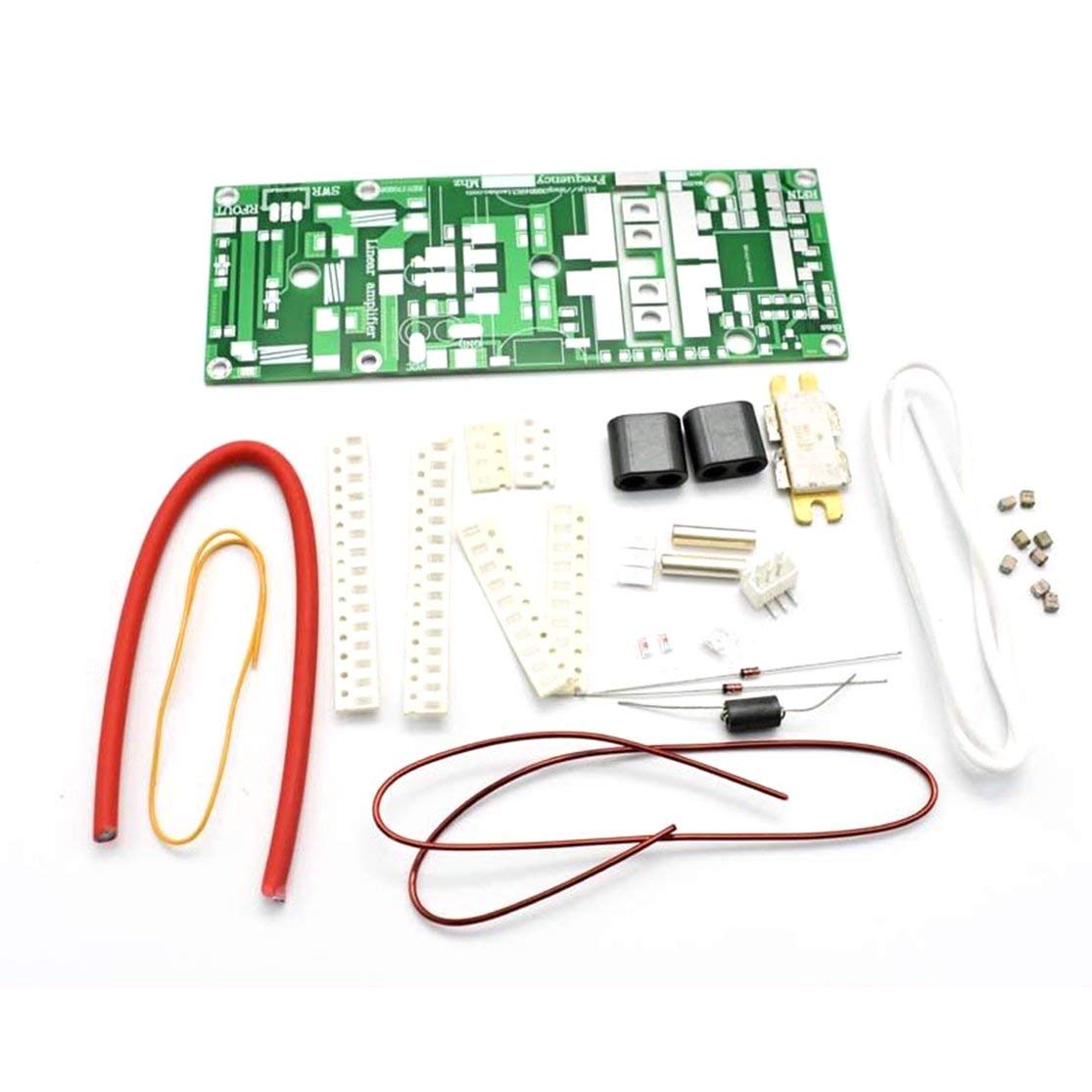

1 x 80Mhz-170Mhz RF Power Amplifier Board
